ПАУТИНА

Описание

Комплекс «Паутина» предназначен для обнаружения попыток разрушения или деформации металлических заградительных конструкций (оконных решеток, ставень, дверей, ворот, секций заграждения).

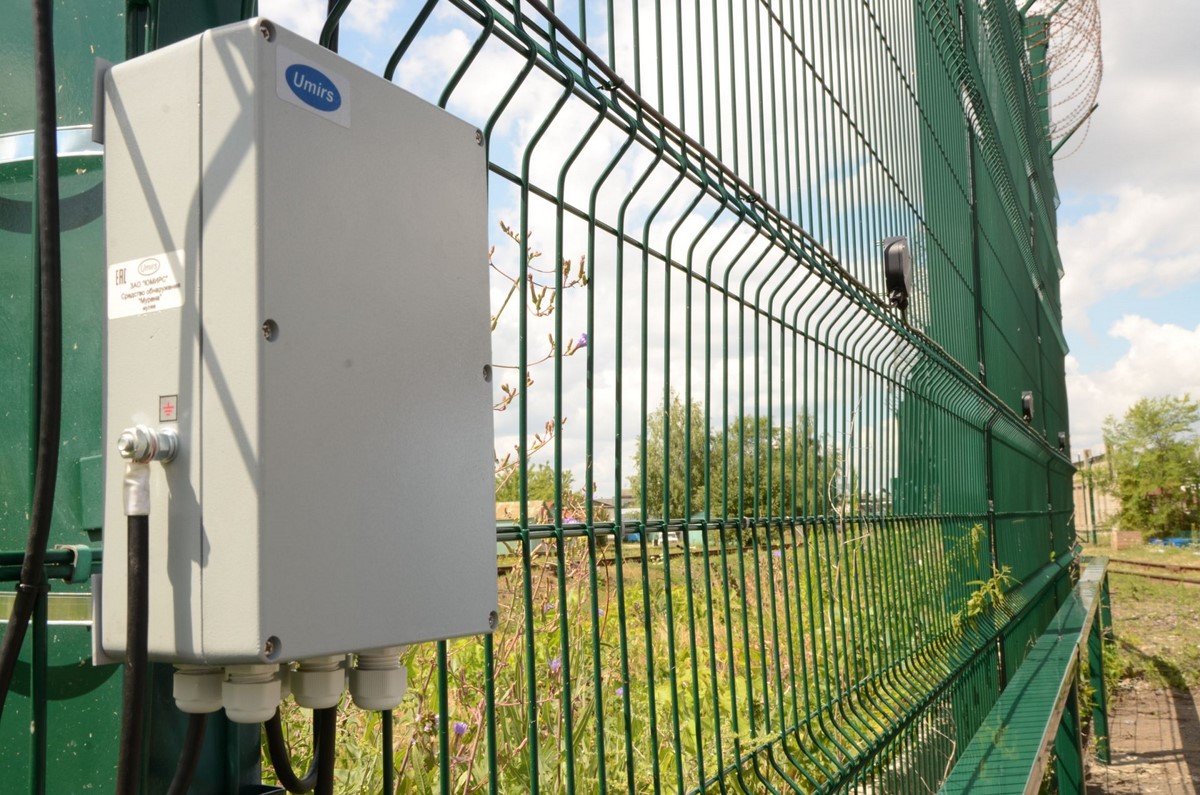

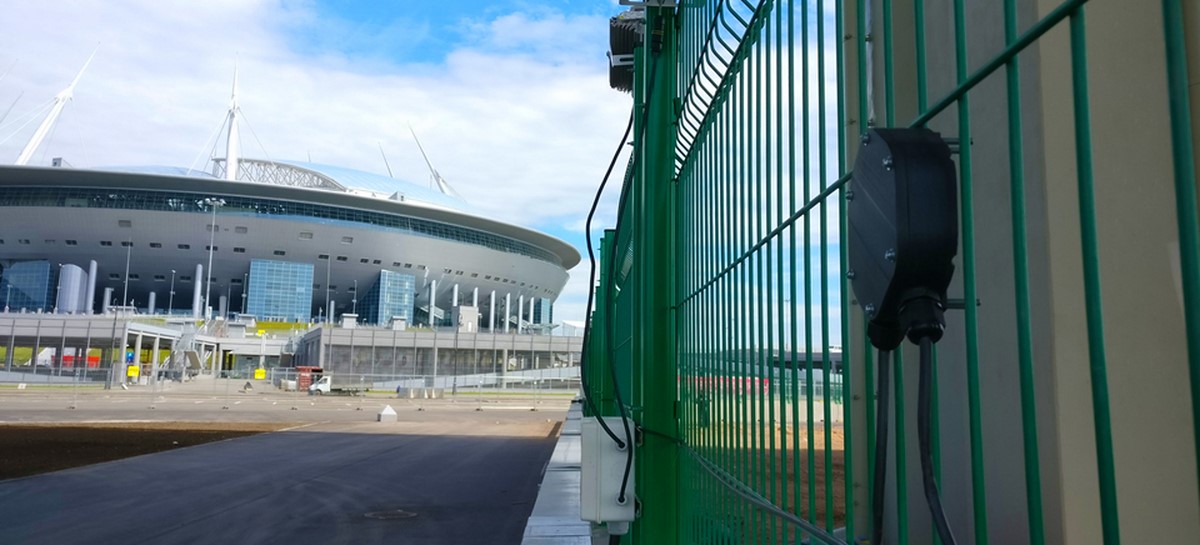

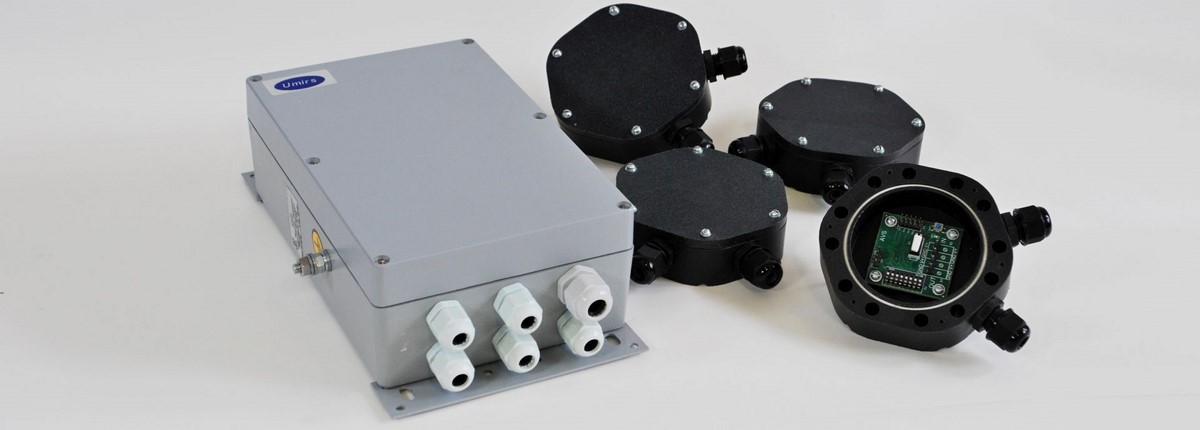

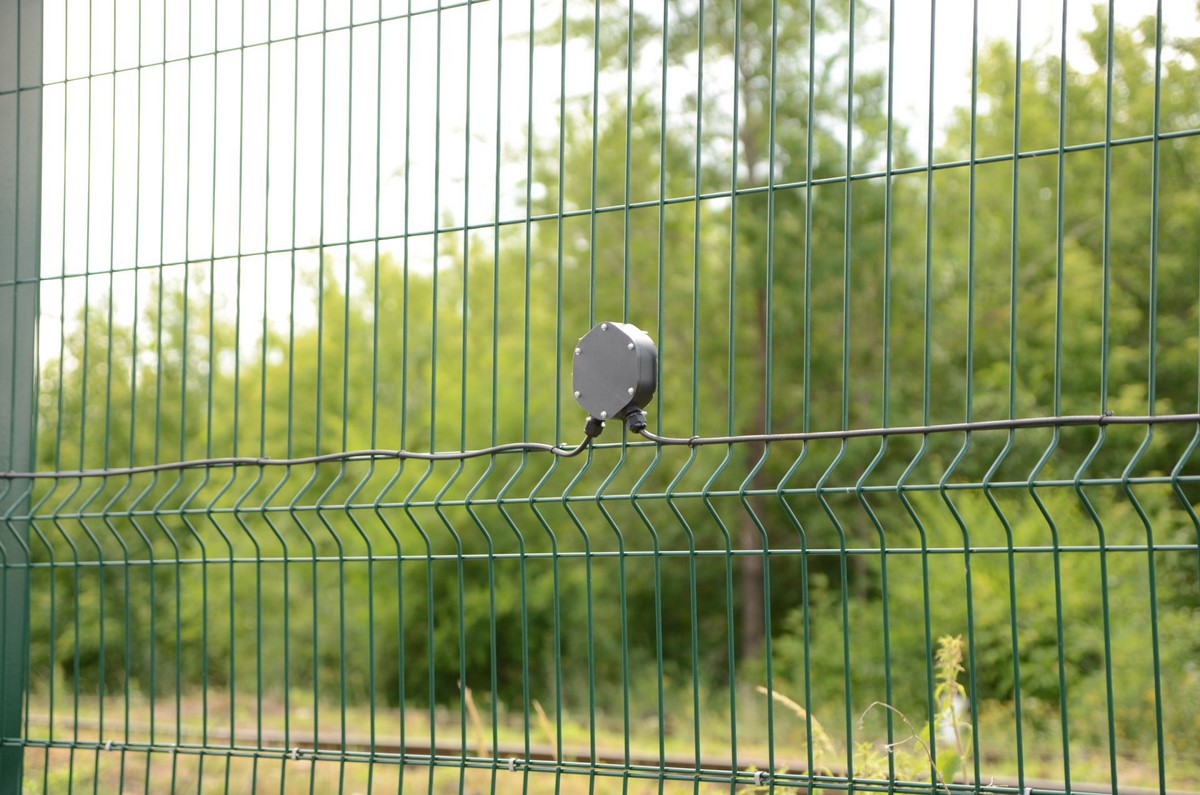

Основным элементом комплекса является четырехканальный Блок обработки сигнала (БОС). К каждому каналу БОС по двухпроводному шлейфу (ШПС) подключаются от 1 до 12 датчиков вибрации (ДВ). Комплекс обеспечивает совместное функционирование до 48 датчиков, установленных в 4 канала, по 12 на канал и обеспечивает дифференцированный прием тревожных сообщений от каждого датчика. Каждый ДВ на одном канале имеет свой индивидуальный адрес.

Максимальная площадь охраняемой комплексом поверхности не менее 192 м2 (охраняемая площадь одного ДВ не менее 4 м2). Вся информация с ДВ обрабатывается БОС и передается по интерфейсу RS-485 на ПК. Комплекс совместим с АРМ на базе ПО «Umirs Security Tool».

Комплекс формирует выдачу извещения о тревоге длительностью не менее 2 с при попытках разрушения или деформации охраняемой конструкции путем размыкания сухих контактов цепи НЗ1..НЗ4 соответствующего канала а также по RS-485 на ПК с указанием канала и адреса сработавшего ДВ при:

Комплекс обеспечивает выдачу извещения о неисправности до ее устранения, но не менее 30 с путем размыканием сухих контактов цепи НЗ1..НЗ4 соответствующего канала а также по RS-485 на ПК с указанием канала и ДВ при:

  • обрыве ШПС;
  • короткому замыканию (КЗ) ШПС;
  • неисправности (отключении) ДВ;
  • вскрытии крышки ДВ;
  • снижении напряжения питания в ШПС или на БОС до значения (9±0,5) В;
  • неисправности БОС.

Комплекс обеспечивает выдачу извещения о несанкционированном доступе к органам коммутации БОС путем размыкания выходной цепи датчика вскрытия (ВСКР) при открывании крышки БОС.

Сопротивление цепей НЗ1..НЗ4, ВСКР БОС в замкнутом состоянии не более 35 Ом, в разомкнутом – не менее 200 кОм. Комплекс обеспечивает работу 12 ДВ на одном ШПС при максимальной длине каждого ШПС до 1200 м при использовании медного кабеля с сечением не менее 0,2 мм2 (24AWG), (с учетом требований к напряжению питания по п. 1.1.11).

Настройка БОС производится с помощью ПК по интерфейсу RS-485. ПК подключаются к БОС через преобразователь интерфейса RS-485/USB.

С помощью специализированного ПО «Панель управления средства обнаружения ПАУТИНА», входящего в комплект поставки, можно получить полную информацию о состоянии комплекса и провести его полную настройку и тестирование. Настройка ДВ производится с помощью движкового переключателя, расположенного на плате ДВ.

Электропитание комплекса осуществляется от источника постоянного тока с номинальным напряжением от 21-27 В, при амплитуде пульсаций не более 10% в пределах указанного диапазона.

Допускается осуществлять питание комплекса от источника от источника постоянного тока с напряжением от 12 до 36 В при условии, что напряжение на самом удаленном по каждому шлейфу ДВ (в любом режиме работы шлейфа и с учетом падения напряжения на кабеле) должно быть не менее 10 В.

Комплекс предназначен для непрерывной круглосуточной работы в диапазоне температур от минус 40 град.С до плюс 65 град.С.

Элементы комплекса успешно прошли климатические испытания. В настоящее время проводятся натурные испытания комплекса.

Технические характеристики
Документация

ПАУТИНА

Комплекс «Паутина» предназначен для обнаружения попыток разрушения или деформации металлических заградительных конструкций (оконных решеток, ставень, дверей, ворот, секций заграждения).

Основным элементом комплекса является четырехканальный Блок обработки сигнала (БОС). К каждому каналу БОС по двухпроводному шлейфу (ШПС) подключаются от 1 до 12 датчиков вибрации (ДВ). Комплекс обеспечивает совместное функционирование до 48 датчиков, установленных в 4 канала, по 12 на канал и обеспечивает дифференцированный прием тревожных сообщений от каждого датчика. Каждый ДВ на одном канале имеет свой индивидуальный адрес.

Максимальная площадь охраняемой комплексом поверхности не менее 192 м2 (охраняемая площадь одного ДВ не менее 4 м2). Вся информация с ДВ обрабатывается БОС и передается по интерфейсу RS-485 на ПК. Комплекс совместим с АРМ на базе ПО «Umirs Security Tool».

Комплекс формирует выдачу извещения о тревоге длительностью не менее 2 с при попытках разрушения или деформации охраняемой конструкции путем размыкания сухих контактов цепи НЗ1..НЗ4 соответствующего канала а также по RS-485 на ПК с указанием канала и адреса сработавшего ДВ при:

Комплекс обеспечивает выдачу извещения о неисправности до ее устранения, но не менее 30 с путем размыканием сухих контактов цепи НЗ1..НЗ4 соответствующего канала а также по RS-485 на ПК с указанием канала и ДВ при:

  • обрыве ШПС;
  • короткому замыканию (КЗ) ШПС;
  • неисправности (отключении) ДВ;
  • вскрытии крышки ДВ;
  • снижении напряжения питания в ШПС или на БОС до значения (9±0,5) В;
  • неисправности БОС.

Комплекс обеспечивает выдачу извещения о несанкционированном доступе к органам коммутации БОС путем размыкания выходной цепи датчика вскрытия (ВСКР) при открывании крышки БОС.

Сопротивление цепей НЗ1..НЗ4, ВСКР БОС в замкнутом состоянии не более 35 Ом, в разомкнутом – не менее 200 кОм. Комплекс обеспечивает работу 12 ДВ на одном ШПС при максимальной длине каждого ШПС до 1200 м при использовании медного кабеля с сечением не менее 0,2 мм2 (24AWG), (с учетом требований к напряжению питания по п. 1.1.11).

Настройка БОС производится с помощью ПК по интерфейсу RS-485. ПК подключаются к БОС через преобразователь интерфейса RS-485/USB.

С помощью специализированного ПО «Панель управления средства обнаружения ПАУТИНА», входящего в комплект поставки, можно получить полную информацию о состоянии комплекса и провести его полную настройку и тестирование. Настройка ДВ производится с помощью движкового переключателя, расположенного на плате ДВ.

Электропитание комплекса осуществляется от источника постоянного тока с номинальным напряжением от 21-27 В, при амплитуде пульсаций не более 10% в пределах указанного диапазона.

Допускается осуществлять питание комплекса от источника от источника постоянного тока с напряжением от 12 до 36 В при условии, что напряжение на самом удаленном по каждому шлейфу ДВ (в любом режиме работы шлейфа и с учетом падения напряжения на кабеле) должно быть не менее 10 В.

Комплекс предназначен для непрерывной круглосуточной работы в диапазоне температур от минус 40 град.С до плюс 65 град.С.

Элементы комплекса успешно прошли климатические испытания. В настоящее время проводятся натурные испытания комплекса.
